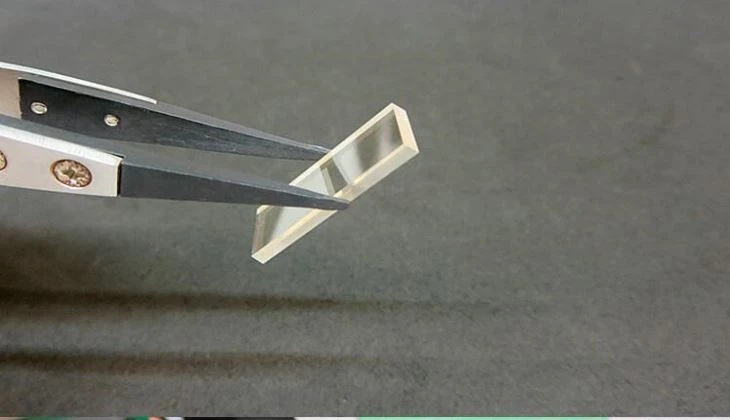

1x4 PLC SCU / SCU Splitter Micro Mini Tube Type
De vlakke optische verdeler van optische lichtgeleiders (PLC-splitter) is een soort vlakke geïntegreerde golfgeleider
optisch apparaat, het kan 1260nm ~ 1650nm zijn zo'n breed bereik van golflengten van lichtvermogenreservering in realisatie, de verdeling van het golflengtebereik heeft betrekking op EPON-technologie gebruikt 1310nm, 1490nm
en 1550 nm drie golflengten. Vooral geschikt voor passieve optische netwerktoegang via EPON-ethernet
technologie FTTP glasvezelnetwerksysteem, breedband passief optisch optisch distributeur (POS) gebruik.
Toepassing:
Fiber to The Point (FTTX)
Fibe to The Home (FTTH)
Passieve optische netwerken (PON)
Gigabit passieve optische netwerken (GPON)
Local Area Networks (LAN)
Kabeltelevisie (CATV)
Testapparatuur
Kenmerken:
Laag inbrengverlies
Lage polarisatie Afhankelijk verlies
Uitstekende ecologische stabiliteit
Uitstekende mechanische stabiliteit
Specificatie:
1x2, 1x4, 1x8, 1x16, 1x32, 1x64 splitsingen
2x2, 2x4, 2x8, 2x16, 2x32, 2x64 splits
Vezelmantel buiten de dozen 2 mm en tot 3 mm
ABS-kastentype of van binnen in metalen doos / module-cassettetype
SC / UPC, SC / APC, LC / UPC, LC / APC, FC / UPC, FC / APC, ST / UPC-connectoropties
Aangepaste connectorconfiguraties en combinaties
normen:
Voldoen aan Standaard
• GR-1209-CORE en GR-1221-CORE
• RoHS
Opslag / Bedrijfstemperatuur: -40 ° C tot + 80 ° C
bestek
1 × N PLC splitter
parameters | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
Operationele golflengte (nm) | 1260 ~ 1650 | |||||
Vezeltype | SMF-28e of klant opgegeven | |||||
Insertion Loss (dB) (S / P Grade) | 4.0 / 3.8 | 7.3 / 7.0 | 10.5 / 10.2 | 13,7 / 13,5 | 16.9 / 16.5 | 21,0 / 20,5 |
Verliesuniformiteit (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
Return Loss (dB) (S / P Grade) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Polarisatie afhankelijk verlies (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
Richting (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
Golflengte afhankelijk verlies (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
Temperatuurstabiliteit (-40 ~ 85 ℃) (dB) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Bedrijfstemperatuur (℃) | -40 ~ 85 | |||||
Opslagtemperatuur (℃) | -40 ~ 85 | |||||
Afmetingen verpakking (mm) (L × B × H) | 40 x 4 x 4 | 40 x 4 x 4 | 40 x 4 x 4 | 40 x 4 x 4 | 50 x 7 x 4 | 60 × 12 × 4 |
Inpakken
1. Blisterverpakking
2. carton verpakking
