1x2 PLC SCU / SCU Splitter Micro Mini Tube Type

Planar lightwave circuit (PLC) splitter is een type optisch energiebeheerapparaat dat is vervaardigd met behulp van silica optische waveguide-technologie. Het beschikt over een klein formaat, een hoge betrouwbaarheid, een breed werkend golflengtebereik en een goede kanaal-naar-kanaal uniformiteit, en wordt veel gebruikt in PON-netwerken om splitsing van optisch signaalvermogen te realiseren. FOCC biedt complete series van 1xN en 2xN splitterproducten die zijn afgestemd op specifieke toepassingen.

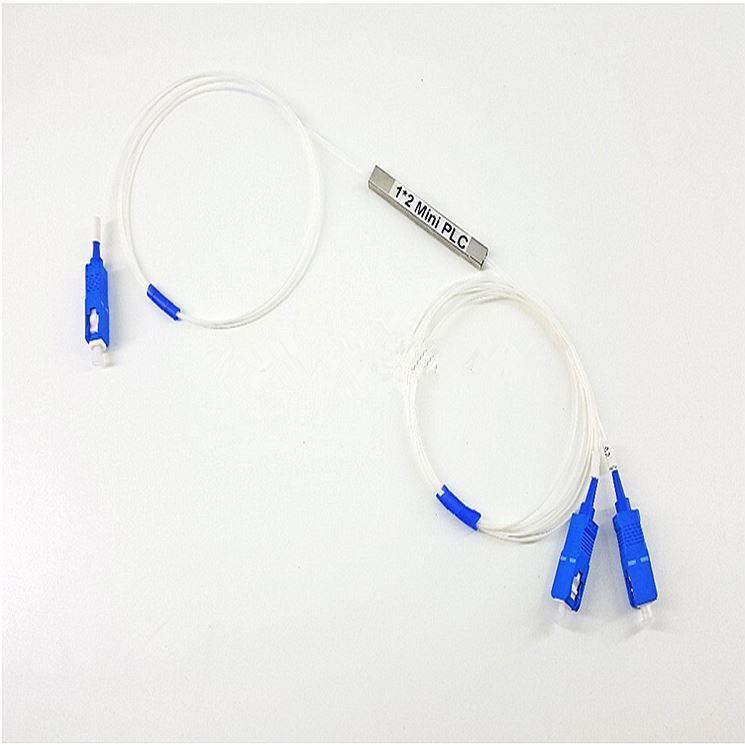

1x2 PLC SCU/SCU Splitter Micro Mini Tube Type1

Kenmerken

Laag invoegverlies en lage PDL
Uniforme machtssplitsing
Hoge betrouwbaarheid
Uitstekende milieustabiliteit
Compact formaat en verschillende pakket

1x2 PLC SCU/SCU Splitter Micro Mini Tube Type3

toepassingen

FTTx-systemen
Digitale, hybride en AM-videosystemen
LAN-, WAN- en Metro-netwerken
CATV-systemen
Andere applictaies in glasvezelsystemen

Types

1. Pare- splitter van het type Bare Fiber

2. Stalen buis type PLC splitter

3. ABS Box Type PLC Splitter

4. Cassettetype PLC splittermodule

5. PLC-splittermodule van het rektype

6. Lade assemblage PLC splitter module

bestek

1 × N PLC splitter

parameters	1 × 2	1 × 4	1 × 8	1 × 16	1 × 32	1 × 64
Operationele golflengte (nm)	1260 ~ 1650
Vezeltype	SMF-28e of klant opgegeven
Insertion Loss (dB) (S / P Grade)	4.0 / 3.8	7.3 / 7.0	10.5 / 10.2	13,7 / 13,5	16.9 / 16.5	21,0 / 20,5
Verliesuniformiteit (dB)	0.4	0.6	0.8	1.2	1.5	2.5
Return Loss (dB) (S / P Grade)	50/55	50/55	50/55	50/55	50/55	50/55
Polarisatie afhankelijk verlies (dB)	0.2	0.2	0.3	0.3	0.3	0.4
Richting (dB)	55	55	55	55	55	55
Golflengte afhankelijk verlies (dB)	0.3	0.3	0.3	0.5	0.5	0.5
Temperatuurstabiliteit (-40 ~ 85 ℃) (dB)	0.5	0.5	0.5	0.5	0.5	0.5
Bedrijfstemperatuur (℃)	-40 ~ 85
Opslagtemperatuur (℃)	-40 ~ 85
Afmetingen verpakking (mm) (L × B × H)	40 x 4 x 4	40 x 4 x 4	40 x 4 x 4	40 x 4 x 4	50 x 7 x 4	60 × 12 × 4
