In 2019 zag ik hoe een team van een colocatiefaciliteit elf uur besteedde aan het debuggen van wat een Type A-kabel bleek te zijn die was aangesloten op de Type B-infrastructuur. De mpo-kabels werkten perfect vanuit het perspectief van de fysieke laag-er werd licht doorgelaten, de demping werd gemeten binnen de specificaties-maar de polariteitsmismatch betekende dat TX-lanes de TX-lanes raakten in plaats van RX. Simpele fout die iemands weekend heeft gekost.
MPO-kabeltechnologie is niet nieuw (het basisontwerp van de connector dateert uit de jaren negentig), maar de implementatie versnelde hard na 2015 toen 40G en 100G 10G begonnen te vervangen als standaard datacentersnelheden. Wat veranderde waren de dichtheidsvereisten. Je kunt geen moderne grootschalige faciliteit bouwen met duplex LC-connectoren voor alles-de paneelruimte bestaat niet en de arbeidskosten voor de installatie worden absurd. Dus eindigden we met deze multi-vezelarrays die 12, 24 of zelfs 72 vezels in één enkele connector verpakken, ongeveer zo groot als je thumbnail.
De mechanische basisbewerking: je duwt twee nauwkeurig-gefabriceerde ferrules tegen elkaar aan, zodat meerdere glasvezelkernen met een nauwkeurigheid van micrometer -tot- op één lijn liggen. DeMPO-connectormaakt gebruik van geleidepennen aan de ene kant (mannelijk) die in uitlijningsgaten aan de andere kant (vrouwelijk) passen om ervoor te zorgen dat al die vezels goed uitgelijnd zijn. Mannelijke connectoren hebben twee roestvrijstalen pinnen die uit de voorkant van de ferrule steken- met een diameter van ongeveer 0,7 mm en die misschien 2-2,5 mm voorbij het eindvlak uitsteken. Bij vrouwelijke connectoren zijn de overeenkomstige gaten in de ferrule gefreesd om deze pinnen te accepteren.
De tolerantie voor de diameter van de geleidepen is belachelijk-we hebben het over ±2 micrometer voor de diameter en positie van de pen. Als je bedenkt dat multimode glasvezelkernen 50 of 62,5 micrometer zijn (single-mode is 9 micrometer), begint de uitlijningsprecisie logisch te worden. Elke laterale offset van meer dan ongeveer 2-3 micrometer begint het inbrengverlies merkbaar te verminderen, en een verkeerde uitlijning van 10 micrometer kan u volledig buiten de specificaties duwen.
Elke vezel in een mpo-glasvezelkabel krijgt een positienummer op basis van zijn locatie in de array. De standaardnummering gaat van links{1}}naar-rechts als je naar het uiteinde van de connector kijkt met de sleutel (dat kleine plastic lipje bovenop de behuizing) naar boven gericht. Vezel 1 is dus de linkerkant en vezel 12 is de rechterkant in een standaard MPO met 12-vezels. Wordt complexer met matrices van 24-vezels of 72-vezels, omdat je meerdere rijen hebt-en dan nummer je van links-naar rechts op de onderste rij (1-12), en dan van links naar rechts op de volgende rij omhoog (13-24), enz.
Waarom polariteit de meeste veldproblemen veroorzaakt
Type A, Type B, Type C polariteit... de naamgevingsconventies helpen niet. Type B is wat de meeste 100G SR4-implementaties gebruiken, omdat het een sleutel is-rechtomgedraaid-door-je de oriëntatie van de connector aan het ene uiteinde omdraait, zodat de zendbanen op natuurlijke wijze uitgelijnd zijn met de ontvangstbanen aan het andere uiteinde. Concreet: bij Type B (ook wel "Methode B" genoemd in TIA-568-standaarden) wordt vezel 1 aan het ene uiteinde verbonden met vezel 12 aan het andere uiteinde, vezel 2 gaat naar 11, vezel 3 naar 10, enzovoort. De omkering gebeurt tijdens de productie in de kabel.
Type A is rechtstreeks-door- glasvezel 1 is verbonden met glasvezel 1, glasvezel 2 met glasvezel 2, enzovoort. Het lijkt eenvoudiger, maar dan moet u de zend-/ontvangsttoewijzingen elders in uw systeem afhandelen, wat meestal complexere patchpaneelontwerpen betekent.
Type C (ook wel "paren omgedraaid" genoemd) verwisselt aangrenzende paren-vezel 1 naar 2, vezel 2 naar 1, vezel 3 naar 4, vezel 4 naar 3, en zet dat patroon voort. Meestal gebruikt in specifieke Cisco FEX-implementaties en sommige opslagarrays.
Dit is waar het in echte installaties rommelig wordt. De marktgegevens (valuates.com heeft een markt voor MPO-connectoren van $831 miljoen in 2024, voorspeld $2005 miljoen in 2031-dat is 13,6% CAGR) laten een enorme groei zien, maar geven niet weer hoeveel veldtechnici de polariteitsspecificaties niet volledig begrijpen. Verschillende transceiverfabrikanten implementeren de pinouts verschillend, zelfs binnen dezelfde standaard. Ik heb Mellanox 100G SR4 QSFP's getest die tegengestelde polariteit nodig hadden van Intel SR4's voor hetzelfde switchplatform-beide claimden volledige 100GBASE-SR4-compatibiliteit.
De IEEE 802.3bm-specificatie staat deze variatie toe, wat technisch correct is maar operationeel frustrerend. Uw kabeltester zal laten zien dat alle 8 vezels (4 TX, 4 RX in een 100G SR4-configuratie) de optische vermogenstests en metingen van het invoegverlies doorstaan, maar de link traint niet omdat TX TX raakt. U moet een kabel met tegengestelde polariteit gebruiken of een -omkeerbare adaptercassette gebruiken.
Zendontvangers van derden- maken dit nog erger omdat sommige fabrikanten bezuinigen op de documentatie. Ik heb optica ontvangen waarbij de datasheet de pin-out vermeldde, maar de fysieke module deze achterstevoren implementeerde-de leverancier beweerde 'herziene pin-out voor compatibiliteit met oudere systemen', wat zich vertaalde in 'we hebben de productie verprutst, maar besloten het toch te verzenden'.
Over 100G SR4 gesproken: die configuratie gebruikt 8 van de 12 vezels in een standaard MPO-12-connector. De middelste vier posities (vezels 5, 6, 7, 8 in een 12-vezelarray) zijn nergens mee verbonden: het zijn slechts lege gaten in de MPO-aansluiting van de transceiver. De 40GBASE-SR4-standaard definieerde deze lay-out oorspronkelijk, en 100G SR4 behield dezelfde fysieke interface voor achterwaartse compatibiliteit. Deze ongebruikte posities creëren mogelijkheden voor besmetting om de connector binnen te dringen, wat één van de redenen is waarom MPO-reinigingsprocedures zo cruciaal zijn in vergelijking met LC-connectoren waarbij je slechts te maken hebt met twee vezeleindvlakken in plaats van twaalf.
Fysieke dichtheid versus installatierealiteit
Leveranciers laten graag dia's zien over hoe één 12- optische mpo-vezelkabel zes duplex LC-verbindingen vervangt, waardoor enorme hoeveelheden paneelruimte worden bespaard. De berekening is legitiem: een MPO-12-connector is ongeveer 7,5 mm breed versus ongeveer 6,5 mm voor een duplex LC, dus je krijgt 6x zoveel vezels in ongeveer dezelfde footprint. Schaal dat naar MPO-24 (vaak gebruikt in 200G- en 400G-implementaties) en je kijkt naar een 12x verbetering ten opzichte van LC.
Dataintelo.com laat zien dat het segment van de 12-vezel MPO-kabelassemblages groeit van $1,2 miljard in 2023 naar een verwachte $2,8 miljard in 2032, wat de werkelijke inzet weerspiegelt. Maar die marktgroei houdt geen rekening met de complexiteit van de installatie die gepaard gaat met een hogere dichtheid.
De minimale buigradius voor kabel-mpo-assemblages is doorgaans 10x de buitendiameter van de kabel tijdens installatie, wat kan worden teruggebracht tot misschien 5x voor statische installaties nadat de kabel is afgewerkt en vastgezet. Voor een standaard ronde MPO-trunkkabel van 3,0 mm betekent dit een buigradius van 30 mm tijdens het trekken, 15 mm na installatie. Vergelijk dat eens met 2,0 mm simplexvezel die 20 mm nodig heeft tijdens het trekken, 10 mm statisch. Klinkt niet als een groot verschil totdat je probeert meerdere 24-vezel trunkkabels door een 2RU horizontale kabelmanager te leiden en ontdekt dat er fysiek niet genoeg ruimte is om de juiste buigradius op alle kabels tegelijk te behouden.
De uitbraakfactor versterkt dit. Een MPO-trunkkabel met 12- vezels kan een diameter van 3,0 mm hebben, maar als je hem uitwaaieren tot 12 individuele simplexvezels (voor aansluiting op individuele transceivers of conversie naar LC), hebben die uitwaaierende benen routeringsruimte nodig. De meeste MPO-breakout-assemblages hebben 900 micron strak gebufferde poten, die relatief stijf zijn. Om die benen netjes in een patchpaneel of cassette te krijgen, is een losse lengte en kabelbeheerruimte nodig waar de dichtheidsberekeningen geen rekening mee houden.
Ik heb installaties gedaan waarbij we een ruimtebesparing van 40% berekenden met behulp van MPO-trunks in plaats van LC duplex-jumpers, maar na rekening te hebben gehouden met de buigradiusvereisten voor de trunkkabels en de fanout-routeringsruimte voor de breakout-poten, kwam de werkelijke ruimtebesparing dichter bij de 15-20%. Nog steeds de moeite waard, maar niet de dramatische verbetering die de specificatiebladen suggereerden.
De rackdichtheid is waanzinnig geworden. Uit gegevens van Mordorintelligence.com blijkt dat de gemiddelde rackvermogensdichtheid is gestegen van 15 kW in 2022 naar 40 kW in nieuwe AI/ML-faciliteiten in 2024. Dat is niet alleen een toename van het energieverbruik-het is ook een maatstaf voor de rekendichtheid, die de connectiviteitsdichtheid bepaalt. Een rack van 40 kW kan 40 tot 50 servers bevatten, die elk meerdere 25G- of 100G-verbindingen nodig hebben. De bekabelingsinfrastructuur om die dichtheid te ondersteunen moet gebruik maken van mpo-glasvezelkabeltechnologieën; er is simpelweg geen andere manier om voldoende vezels in het rack te krijgen met de beschikbare kabelgoot en paneelruimte.
Maar een hogere dichtheid betekent minder luchtcirculatieruimte, wat uitdagingen op het gebied van thermisch beheer met zich meebrengt. Materialen voor kabelmantels hebben een temperatuurbestendigheid (doorgaans 75 graden voor kabels met een plenum-classificatie), maar bij langdurig gebruik bij hogere temperaturen wordt het materiaal van de mantel na verloop van tijd aangetast. Ik heb vijf-jaar-oude MPO-koffers uit rekken met hoge-dichtheid gehaald, waar het materiaal van de jas broos was geworden en barstte door thermische cycli, ook al waren de vezels erin nog steeds functioneel.
Wat gebeurt er tijdens signaaloverdracht
Als je 100G via een mpo-glasvezelkabel gebruikt met SR4-transceivers, gebruik je feitelijk vier onafhankelijke 25G-kanalen parallel-25,78125 Gbps per baan om precies te zijn, omdat er sprake is van 64B/66B-coderingsoverhead. Deze vier rijstroken zenden gelijktijdig uit op vier vezels, terwijl vier andere vezels het retourpad verzorgen. De QSFP28 transceivermodule zet het 100G elektrische signaal van de hostinterface om in vier optische kanalen met een golflengte van 850 nm (voor OM3/OM4/OM5 multimode glasvezel) of 1310 nm (voor PSM4 single-mode varianten).
Elke optische baan is onafhankelijk. De zender-VCSEL-array (Vertical-Cavity Surface-Emitting Laser) in de transceiver heeft vier afzonderlijke lasers, die elk rechtstreeks worden gemoduleerd door de elektrische gegevensstroom voor die baan. Aan de ontvangstzijde heb je vier PIN-fotodiodes die het optische signaal detecteren en weer omzetten naar elektrisch. Het scheeftrekken van de rijstrook wordt afgehandeld in de DSP van de transceiver-er zal enige differentiële vertraging optreden tussen de rijstroken omdat de fysieke vezelpaden niet perfect dezelfde lengte hebben, dus de ontvanger moet de datastromen bufferen en opnieuw uitlijnen voordat ze opnieuw worden gecombineerd tot een enkele 100G elektrische uitgang.
Globalgrowthinsights.com merkt op dat 67% van de hyperscale datacenters nu MPO gebruiken voor parallelle optische transmissie, wat logisch is gezien het feit dat elke snelheid boven 40G vrijwel parallelle rijstroken vereist.. 400G gebruikt acht rijstroken van elk 50G (eigenlijk 53,125 Gbps met PAM4-codering overhead), wat in totaal 16 vezels betekent (8 TX, 8 RX), dus je houdt van MPO-16 of dual MPO-12-territorium.
De algoritmen voor voorwaartse foutcorrectie op de fysieke laag kunnen compenseren voor één baan met een hogere bitfoutenkans, zolang de andere banen de kwaliteit behouden. Een typische BER-drempel is 10^-12 of beter voor een "foutloze" werking, maar de FEC kan tot misschien 10^-5 BER op één rijstrook corrigeren als de andere rijstroken schoon zijn. Dit is van belang bij het oplossen van problemen, omdat er één vervuilde vezel in uw kabel-mpo-assemblage kan zijn die verhoogde fouten op één baan veroorzaakt, en de verbinding blijft actief, maar de prestaties nemen geleidelijk af naarmate de FEC-motor overuren draait.
Temperatuur heeft meer invloed op het insertieverlies dan de meeste mensen beseffen. De keramische ferrule (zirkoniumoxide is een gebruikelijk materiaal) heeft een thermische uitzettingscoëfficiënt van ongeveer 10 ppm/K, terwijl silicavezel ongeveer 0,5 ppm/K is. Bij een temperatuurschommeling van 30 graden (niet ongebruikelijk tussen nacht/dag of winter/zomer in sommige faciliteiten) kun je zien dat de ferrule uitzet ten opzichte van de vezel, waardoor de mechanische uitlijning enigszins verandert. Meestal heeft dit slechts een invloed op het invoegverlies van een paar honderdsten van een dB, maar als uw verbinding in het begin marginaal was, kan die kleine verandering u intermitterende fouten veroorzaken.
Erger nog: sommige goedkopere MPO-connectoren gebruiken epoxy om de vezels in de ferrule vast te zetten, en epoxy heeft een veel hogere thermische uitzetting dan keramiek of vezel. Na verloop van tijd en thermische cycli kan de epoxy gaan kruipen, waardoor de vezelposities microscopisch kunnen verschuiven. Connectoren van hoge-kwaliteit maken gebruik van mechanische krimp of andere verbindingsmethoden met lage- uitzetting, maar u krijgt waar u voor betaalt.
Installatieproblemen die leveranciershandleidingen overslaan
In elke installatiehandleiding staat dat u de connectoren moet reinigen. Wat ze niet genoeg benadrukken is dat MPO-reiniging compleet andere procedures vereist dan LC- of SC-reiniging. Met LC kunt u het eindvlak visueel-inspecteren met behulp van een draagbare microscoop (400x vergroting is standaard), eventuele verontreinigingen identificeren en reinigen met een -klikreiniger of pluisvrije- doekjes met isopropylalcohol totdat de inspectie een schoon oppervlak aantoont.
MPO kunt u niet visueel inspecteren zonder gespecialiseerde apparatuur. De vezels zijn iets achter het ferrulevlak verzonken (om ze tegen beschadiging te beschermen) en zijn gerangschikt in een dicht patroon.-12 vezels met een breedte van ongeveer 6 mm, of 24 vezels in dezelfde ruimte voor een array met 24 vezels. Met een handmicroscoop kun je niet alle vezeleindvlakken tegelijkertijd zien, en zelfs als dat wel zou kunnen, is de inspectiehoek verkeerd. U hebt een MPO-specifieke inspectiesonde nodig die de hele array in één keer in beeld brengt, of een geautomatiseerd inspectiesysteem dat alle eindvlakken kan analyseren en deze als goed/niet goed kan beoordelen op basis van de IEC 61300-3-35-normen.
Die inspectiesystemen kosten echt geld. De goedkope draagbare MPO-scopes kosten misschien $3000-4000, geautomatiseerde systemen met pass/fail-beoordeling kunnen $15.000-25.000 kosten. Veel installatiebedrijven willen niet zoveel investeren in testapparatuur, dus reinigen ze de connectoren met behulp van de goedgekeurde cassettes (mechanische wisser plus IPA-oplosmiddel) en hopen er het beste van zonder de juiste inspectieverificatie.
De verontreinigingsnormen voor MPO zijn strenger dan die voor connectoren met enkele-vezels. Een stofdeeltje of vezelstreng die acceptabel zou zijn op een LC-connector (wat misschien 0,2-0,3 dB extra verlies veroorzaakt) kan een vezel in een MPO-array volledig blokkeren omdat de afzonderlijke vezels kleiner en dichter bij elkaar zijn geplaatst. De criteria die zijn gedefinieerd in IEC 61300-3-35 specificeren de maximale kras- en deeltjesgroottes in de vezelkernzone, de lijmzone, de bekledingszone en de contactzone, met verschillende vervuilingstoleranties voor elke zone.
Uit gegevens van Bossonresearch.com blijkt dat 40% van de netwerkuitvaltijden in hyperscale-omgevingen te wijten zijn aan verkeerde uitlijning van glasvezels en connectorproblemen, waarbij besmetting de belangrijkste oorzaak is. Dat volgt uit praktijkervaring-verontreiniging is de grootste storingsoorzaak voor mpo-glasvezelkabelinstallaties, vóór fysieke schade, onjuiste polariteit of slechte transceivers.
Het probleem is dat er op elk moment tussen de beëindiging van de fabriek en de uiteindelijke installatie besmetting kan optreden. De connector kan schoon uit de fabriek worden geleverd (goede fabrikanten testen elke connector), maar als de installateur niet de juiste stofkappen gebruikt tijdens het trekken van de kabel, of als de stofkappen eraf vallen tijdens opslag, of als iemand het uiteinde van de ferrule aanraakt (vingerolie is een vreselijke vervuilende stof), dan heb je vervuiling geïntroduceerd die pas wordt gevonden als de verbinding de test niet doorstaat.
Intoetsen, oriëntatie en de chaos van het oplossen van problemen
Die plastic sleutel op de behuizing van de MPO-connector-het kleine lipje dat aan de bovenkant omhoog steekt-doet twee dingen. Ten eerste is het een mechanische polarisatiefunctie, zodat je de connector niet ondersteboven- kunt plaatsen. De sleutel past in een overeenkomstige gleuf in de bijpassende adapter of socket. Ten tweede legt het een referentie vast voor de vezelnummering, wat van cruciaal belang wordt wanneer u moet oplossen welke specifieke vezel in een array met 12 vezels problemen veroorzaakt.
De TIA-568-standaard zegt: met de sleutel omhoog bevindt vezel 1 zich aan de linkerkant van de array als je naar het uiteinde van de connector kijkt. Maar ik heb te maken gehad met kabelassemblages van bepaalde Aziatische fabrikanten, waarbij ze van rechts{4}}naar links waren genummerd met de sleutel omhoog, of zelfs helemaal geen glasvezel 1-positie markeerden, waardoor je gedwongen werd om te testen met een optische vermogensmeter om de pinout te achterhalen. Dit zorgt voor een absolute hel tijdens het oplossen van problemen, omdat de technische ondersteuningsmedewerker aan de telefoon u zegt "controleer glasvezel 3 op besmetting" en u naar de verkeerde glasvezel kijkt omdat de nummering achteruit is van wat ze verwachten.

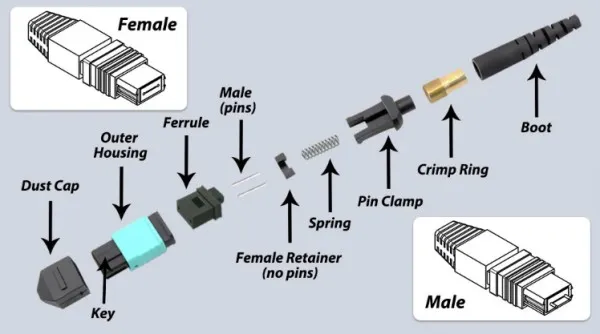

Mannelijke versus vrouwelijke connectoren bestaan omdat de geleidepennen ergens naartoe moeten. Elke mpo-kabelverbinding vereist één mannelijk uiteinde (met pinnen) en één vrouwelijk uiteinde (zonder pinnen). Standaard datacenterpraktijk: patchpanelen zijn vrouwelijk, patchkabels zijn mannelijk aan beide uiteinden. Zo kan elke patchkabel op elke poort worden aangesloten. De adapter in het paneel is aan beide zijden vrouwelijk en zorgt voor de doorverbinding tussen de paneelpoort (vrouwelijk) en de patchkabel (mannelijk).
Dit gaat mis als iemand per ongeluk een trunkkabel bestelt die aan beide uiteinden vrouwelijk is. Ik heb het meerdere keren zien gebeuren-meestal een aankoopfout waarbij iemand het verkeerde vakje op het bestelformulier aanvinkte, of een verwarring tussen de terminologie van 'vrouwelijke connector' en 'vrouwelijke adapter'. De kabel verschijnt ter plaatse, installateurs proberen hem aan te sluiten, en aan beide uiteinden zijn mannelijke geleidepennen nodig, zodat hij nergens op de bestaande infrastructuur past. Stuur de kabel terug voor herbekabeling (meestal 3-4 weken doorlooptijd) of stuur de jury-mannetje-naar-mannelijke adapters (waardoor niet-standaard polariteitsproblemen ontstaan).
Volgens proficientmarketinsights.com bedroeg de MPO-markt in 2025 $813 miljoen, hoewel valuates.com voor 2024 $831 miljoen zei en ik heb gezien dat andere bronnen geheel andere cijfers citeren. Het punt is: dit is een substantiële markt met zogenaamd volwassen standaarden, maar de praktische implementatie is nog steeds zo rommelig dat ervaren techneuten regelmatig in de problemen komen. De standaarden definiëren de fysieke interface, maar ze voorkomen geen menselijke fouten bij de implementatie en behandelen niet alle randgevallen die zich in echte installaties voordoen.
De kleur van de mantel op de mpo-glasvezelkabel volgt de conventies-geel voor single-mode OS2, aqua voor OM3, violet of aqua voor OM4 (afhankelijk van de fabrikant), limoengroen voor OM5. Maar alleen vertrouwen op de kleur van de jas heeft mensen gebeten. Ik heb installaties gezien waarbij een aqua-kabel met een mantel OS2 single-mode bleek te zijn, omdat de fabrikant geen geel mantelmateriaal meer had en deze had vervangen door aqua, in de veronderstelling dat "het nog steeds glasvezel is, wat is het verschil?" Het verschil is dat het aansluiten van 850 nm VCSEL-transceivers die zijn ontworpen voor OM4 multimode op OS2 single{13}}glasvezel, een verschrikkelijk verbindingsverlies oplevert, omdat de velddiametermismatch ervoor zorgt dat het grootste deel van het licht in bekledingsmodi wordt gekoppeld die binnen een paar meter verdwijnen.
De lint- versus losse-buisconstructie in de jas maakt een verschil voor de installatie, maar niet voor de verbindingsprestaties. Lintkabel verpakt de vezels in een platte lintstructuur, meestal met vezels aan elkaar gebonden in een UV-uitgehard matrixmateriaal, en indien nodig meerdere linten gestapeld voor een hoog vezelaantal. Bereikt een kleinere kabeldiameter voor een bepaald aantal vezels, maar de lintstructuur is kwetsbaarder.-Het overschrijden van de minimale buigradius kan het matrixmateriaal doen barsten, waardoor spanningspunten ontstaan waar de vezels later breken. Bij de losse buisconstructie worden vezels in gel-gevulde of lucht-bufferbuizen met kern geplaatst, wat zorgt voor een betere mechanische isolatie tussen de vezels en meer flexibiliteit bij het routeren van veldinstallaties. Het nadeel is een grotere kabeldiameter en gewicht.
Breakouts en conversierealiteiten
Rechte MPO-trunkkabels werken prima voor point{0}}naar-point-verbindingen-waarbij twee switches worden aangesloten op een enkele 12-fiber- of 24-fiber trunk, waarbij alle vezels worden gebruikt voor verbindingen met parallelle rijstroken. Het wordt ingewikkelder als u die MPO in afzonderlijke verbindingen moet opsplitsen. De mpo-kabeltypen die zijn ontworpen voor breakout, hebben een trunkgedeelte dat is afgesloten met een MPO-connector aan het ene uiteinde en meerdere LC-duplexconnectoren die aan het andere uiteinde zijn uitgewaaid.
Algemene configuratie: MPO-12 breekt uit naar 4 LC-duplex (acht gebruikte vezels, vier paren). Dit verwerkt 40G-naar-4x10G-conversie (40GBASE-SR4-transceiver aan de MPO-zijde, vier 10GBASE-SR-transceivers aan de LC-zijde) of 100G-naar-4x25G. De breakout-kabel regelt de glasvezelroutering en polariteit intern, zodat u gewoon het MPO-uiteinde op uw 40G/100G-poort kunt aansluiten en de vier LC-duplexconnectoren op vier afzonderlijke 10G/25G-poorten kunt aansluiten.
Steeds gebruikelijker: MPO-16 tot 8 LC-duplex voor 400G-toepassingen. Een 400G SR8-transceiver gebruikt 16 vezels (8 TX van elk 50G, 8 RX van elk 50G), die passen in een MPO-16-connector of dubbele MPO-12. Om dat uit te splitsen in acht afzonderlijke 50G-verbindingen (50GBASE-SR SFP56-transceivers) is een 1-op-8 breakout-configuratie vereist. Handig voor het aansluiten van een 400G switchpoort op oudere infrastructuur die alleen 25G of 50G per poort ondersteunt, of voor het geleidelijk migreren van lagere snelheden naar 400G zonder alles in één keer te hoeven vervangen.
De cassettemodules die voor deze breakouts worden gebruikt, introduceren een nieuwe laag van complexiteit. In de cassette bevindt zich de MPO-naar-LC-conversie, uitgevoerd met interne glasvezelgeleiding-in essentie een kleine MPO-naar-MPO of MPO-naar-LC-kabelsamenstel in de cassettebehuizing, met de LC-poorten naar het voorpaneel gebracht. Elke interne verbinding voegt invoegverlies toe (doorgaans 0,5-0,75 dB per gekoppeld connectorpaar), en de cassettebehuizing kan de luchtstroom beperken als u meerdere cassettes in een paneel met hoge dichtheid stapelt.
Het debuggen van op cassette-gebaseerde installaties is pijnlijk, want als een link mislukt, moet je uitzoeken: is dit de MPO-trunkkabel, de MPO-naar-cassetteverbinding, de interne cassettegeleiding, de LC-patchkabel van cassette naar apparatuur, of de transceiver? Uiteindelijk voer je invoegverliestests uit op elk segment, verwissel je bekende-goede kabels om de storing te isoleren en controleer je op elk verbindingspunt op vervuiling. De gestructureerde bekabelingsvoordelen die ervoor zorgen dat globalgrowthinsights.com een toename van 52% in MPO-gebruik rapporteert voor eenvoud van installatie, vertalen zich niet in eenvoud van probleemoplossing als je cassettes in de mix hebt.
De arbeidskosten zijn hoger dan de materiaalkosten bij grootschalige implementaties-. Een 12-vezel MPO-trunkkabel kost misschien $150-300, afhankelijk van de lengte en het kwaliteitsniveau, maar de installatiewerkzaamheden (trekken, aankleden, testen, documentatie) kunnen $400-600 bedragen als je de tijd van vaardige glasvezeltechnologie meetelt. Cognitief marktonderzoek wijst uit dat verstoringen van de toeleveringsketen door COVID-19 MPO-installaties hard treffen, deels als gevolg van een tekort aan arbeidskrachten, maar ook omdat MPO-werk meer gespecialiseerde training vereist dan gestructureerde basisbekabeling. Je kunt iemand binnen een paar dagen leren LC-connectoren te beëindigen en te testen; Een goede MPO-installatie, reiniging, testen en probleemoplossing vergt weken van training en maanden om echte vaardigheid op te bouwen.
Wat gaat er komen en welke beperkingen blijven er
800G begint nu met de implementatie (eind 2024/begin 2025) met behulp van acht rijstroken met 100G per baan. Dat vereist een verplaatsing naar een totaal van 32 vezels (16 TX, 16 RX), wat betekent dat MPO-24 met enkele ongebruikte posities, dubbele MPO-16, of wacht op MPO-32, wat nog niet gestandaardiseerd is. De connectortechnologie kan deze configuraties fysiek ondersteunen – je kunt een ferrule met 32 vezelposities vervaardigen en de vereiste uitlijningstoleranties behouden – maar de complexiteit van de installatie neemt ernstig toe. Meer vezels betekent meer reiniging, meer inspectie en meer probleemoplossing als er iets misgaat.
1.6T Ethernet bevindt zich in de ontwikkeling van standaarden (IEEE 802.3dj), waarbij waarschijnlijk 16 rijstroken van elk 100G worden gebruikt bij de eerste implementaties, en uiteindelijk 8 rijstroken van elk 200G wanneer PAM4 van 200G/baan praktisch wordt. Hoe dan ook, je kijkt naar 32+ totale vezels (TX+RX), waardoor de MPO-connectortechnologie de grenzen nadert van wat praktisch is voor veldimplementatie. Er bestaan alternatieve benaderingen zoals coherente optica van 1,6 T via enkele vezelparen, maar deze kosten aanzienlijk meer dan parallelle optica.
Single- MPO-implementaties hebben te maken met strengere beperkingen. OS2-glasvezel heeft een kern van 9- micrometer versus 50- micrometer voor OM4 multimode, dus de tolerantie voor laterale uitlijning daalt tot ongeveer 1 micrometer of minder. Geleidepennen moeten volgens strengere specificaties worden vervaardigd, het polijsten van de eindvlakken van de ferrules moet nauwkeuriger zijn en elke verontreiniging wordt kritischer. Het voordeel is dat afstand-single-mode 10 km of meer ondersteunt, zelfs bij 400G (met behulp van PSM8 of vergelijkbare standaarden), versus misschien 100 meter voor multimode OM4 bij 400G SR8.
De overname van Linx Technologies door te.com in juli 2022 (vermeld in de cognitieve marktonderzoeksgegevens) ging over uitbreiding naar RF/antennecomponenten voor IoT, niet direct gerelateerd aan glasvezel, maar weerspiegelt een bredere beweging van de industrie in de richting van geïntegreerde connectiviteitsoplossingen. De uitdaging voor MPO-technologie is niet het connectorontwerp zelf-dat volwassen en bewezen is-het is het installatie-ecosysteem eromheen. Er zijn betere trainingsprogramma's, betaalbare inspectieapparatuur, duidelijkere documentatie van polariteitsschema's en mogelijk enige standaardisatie van cassette-pinouts nodig om de complexiteit van het oplossen van problemen te verminderen.
De huidige marktprognoses (mordin intelligence heeft een datacenterdraad-/kabelmarkt van $20,91 miljard in 2025, groeiend naar $54,82 miljard in 2031 met een CAGR van 7,94%, terwijl glasvezel een omzetaandeel van 60% voor zijn rekening neemt) laten een aanhoudend sterke groei zien, aangedreven door de bouw van hyperscale datacenters en de migratie naar 400G/800G. MPO zal het grootste deel van die groei kunnen opvangen, omdat er geen praktisch alternatief is voor parallelle-optica met multi-vezeldichtheid bij deze snelheden.
Wat interessant is, is de kloof tussen theoretische capaciteiten en de realiteit in het veld. De kabel-mpo-connector kan fysiek 800G, 1,6T ondersteunen, indien nodig zelfs hoger. De beperking ligt niet in de connector-maar in de kwaliteit van de installatie, de verontreinigingsbeheersing, het polariteitsbeheer en het opleidingsniveau van de mensen die het werk doen. Een perfect geïnstalleerd MPO-systeem presteert zoals ontworpen. Een systeem dat is geïnstalleerd door onvoldoende opgeleide technici onder tijdsdruk, met onvoldoende schoonmaakprotocollen en gebrekkige documentatie, faalt af en toe op manieren die duur zijn om op te lossen en te repareren.
Dat is de fundamentele technische afweging-met MPO-technologie: u krijgt een enorme verbetering van de dichtheid en lagere installatiekosten per- vezel in ruil voor hogere vaardigheidseisen en minder fouttolerantie tijdens de installatie. Werkt prima als het goed wordt gedaan. Faalt duur als het verkeerd wordt gedaan. De mondiale markt ter waarde van 2 tot 3 miljard dollar bestaat omdat datacenters oplossingen nodig hebben die verder reiken dan 100G zonder dat elke 18 maanden een volledige vervanging van de infrastructuur nodig is, en MPO voldoet vaker wel dan niet aan die eis.
