Crossover LAN-kabel: pin-out, gebruik en wanneer u er een nodig heeft

A crossover-kabelbestelling belandt op uw bureau. De echte vraag is niet of de technologie verouderd is-maar of u de juiste kabel specificeert voor de daadwerkelijke implementatieomgeving.



Als u deze beslissing verkeerd neemt in een lascel voor auto's, ziet u ongeplande stilstand van $20.000-35.000 per uur op een carrosserie-in-witte lijn. In halfgeleiderfabrieken kan dat aantal de $100.000 overschrijden. De kabel zelf kost $ 15-40. Die verhouding is het enige punt dat dit hele artikel wil maken: kabelkosten zijn ruis in een industrieel netwerkbudget, maar kabelstoringen zijn signaalluid en duur signaal.

Waar Auto-MDI/MDIX u niet redt



IEEE 802.3ab maakte automatische kabeldetectie in 1999 verplicht voor Gigabit Ethernet. Die standaard heeft betrekking op commerciële netwerkapparatuur. Industriële besturingssystemen werken onder verschillende beperkingen.

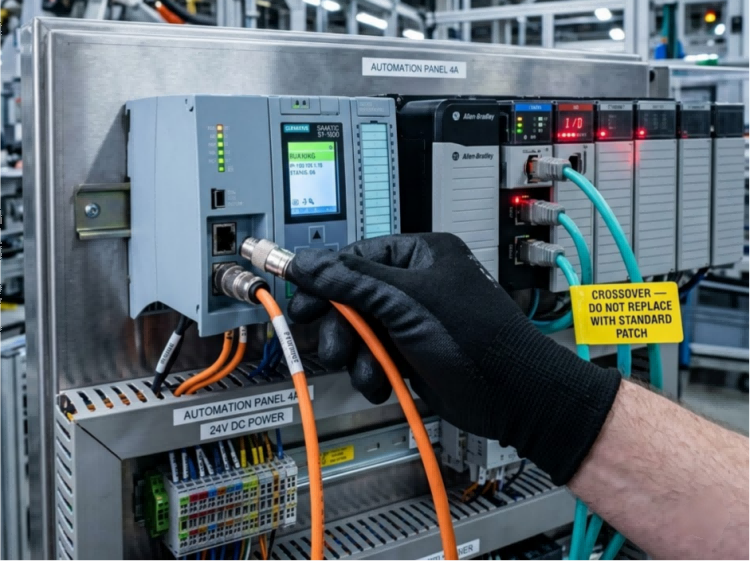

Allen-Bradley ControlLogix-processors, Siemens S7-1500-serie PLC's en Omron NJ--serie controllers worden vaak geleverd met industriële Ethernet-poorten die prioriteit geven aan deterministisch gedrag boven automatische onderhandeling. Op een PROFINET IRT-netwerk met cyclustijden van minder dan 1 ms kan de controllerfirmware opzettelijk de automatische-detectie uitschakelen, waardoor het onderhandelingsvenster van 300-500 ms wordt geëlimineerd dat de bewegingssynchronisatie zou kunnen verstoren.



Vorig jaar belde een Tier 1-autotoeleverancier in Michigan ons drie dagen voordat een nieuwe robotlascel live zou gaan. De integrator had gebruiktcommerciële-rechte-kabelsdoor de hele cel, en de Fanuc-controller weigerde stabiele verbindingen tot stand te brengen. De kabelgoten waren al afgesloten en brandwerend. Het opnieuw-herhalen van veertig releases met de juiste specificaties kostte hen een week van vertraagde productielancering en een gesprek over een boeteclausule met hun OEM-klant. Dat is het scenario dat wij u helpen vermijden.

De specificatiebeslissingen die er echt toe doen

Pinout is het makkelijke gedeelte. De beslissingen die van invloed zijn op de vraag of uw installatie de acceptatietests doorstaat, zijn het materiaal van de mantel, de configuratie van de afscherming en de IP-classificatie van de connector-maar deze zijn niet even belangrijk.

In las- en zware bewerkingsomgevingen zijn EMI-afscherming en mantelmateriaal de twee specificaties die projecten de nek omdraaien. Al het andere kan meestal tijdens de installatie worden opgelost.

Standaard PVC-mantels zullen in een lasomgeving met een omgevingstemperatuur van 60-70 graden binnen 8-12 maanden meetbare degradatie vertonen. TPE- of PUR-mantels die geschikt zijn voor M3-I3-C3-E3-omstandigheden verhogen de kabelkosten met 35-50%, maar verlengen de vervangingscycli tot 3-5 jaar. Frequentieregelaars, servomotoren en robotlasapparaten genereren interferentie die bitfouten veroorzaakt op niet-afgeschermde kabels.S/FTPis een basislijn voor crossover-verbindingen binnen een robotcel, geen premiumoptie. We hebben technici hele ploegen lang op fantoom-PLC-fouten laten jagen voordat ze de kabel vermoedden, omdat intermitterende EMI--geïnduceerde fouten niet in de diagnose worden opgemerkt zoals een dode link dat doet.

De IP-classificatie van de connector en de buigradius zijn belangrijk, maar kunnen worden hersteld. IP67-RJ45-connectoren vereisen een minimale buigradius van 8x de kabeldiameter op de kruising-als uw kabelgoten dit niet aankunnen, is het een herbewerking, maar het is een herbewerking die u kunt doen zonder de hele reeks opnieuw uit te trekken. Als je EMI en jasje verkeerd hebt, begin je opnieuw.

Hoe de kostenvergelijking er eigenlijk uitziet

Bij de meeste budgetvergelijkingen worden crossover-kabels vergeleken met beheerde switches. Dat is het verkeerde kader. De betekenisvolle vergelijking bestaat uit correct gespecificeerde kabels versus onjuist gespecificeerde kabels in dezelfde implementatie-omdat de foutmodus niet 'kabel werkt niet' is, maar 'kabel werkt totdat hij niet meer werkt'.

Hier is een snel specificatie-checkframework dat u vóór elke offerteaanvraag kunt uitvoeren:

Als twee of meer hiervan van toepassing zijn op uw implementatie, bevindt u zich in het industriële-spec-gebied en zal commerciële-kabel u in het eerste jaar meer kosten dan het prijsverschil zou hebben bespaard.

Crossover-kabels in gemengde inventaris identificeren

In de fabriek-gemonteerde crossover-kabels van gerenommeerde leveranciers zijn voorzien van een zichtbare markering-'X-OVER' of 'CROSSOVER' op de jas, soms met rode laarzen (gebruikelijk maar niet gestandaardiseerd).



Voor ongemarkeerde kabels is verificatie van de draadkaart vereist. Een gekwalificeerde tester laat het crossover-patroon zien als 1→3, 2→6, 3→1, 6→2 met directe doorgang-op de resterende paren. Visuele inspectie van de RJ45-connectoren kan crossover-bedrading identificeren, maar kan geen afsluitingsdefecten opsporen.



Veld{0}}gemonteerde crossover-kabels in industriële inventaris zijn een onderhoudsaansprakelijkheid. Handgekrimpte verbindingen zijn de belangrijkste oorzaak van mislukte certificeringen van Fluke, en mislukte certificeringen kunnen de garantiedekking op de aangesloten apparatuur ongeldig maken. Bij een van onze klanten-een bedrijf in consumentenverpakkingen in Ohio- werd vorig jaar een garantieclaim voor servoaandrijving afgewezen, specifiek omdat het kabeltestrapport een met de hand- afgesloten jumper in het signaalpad liet zien. De kabel van $ 15 werd een schijfvervanging ter waarde van $ 4.000 uit hun onderhoudsbudget, niet dat van de apparatuurleverancier.

Inkoop en doorlooptijd

Koper vertegenwoordigt 60-70% van de kabelmateriaalkosten. Vraag voor volume-aankopen naar de prijs-vergrendel vensters: de meeste leveranciers kunnen hun prijzen 30-60 dagen vasthouden op een bevestigde inkooporder, en langer op een raambestelling.

Voor bestellingen van meer dan 500 eenheden voorkomt het doorlopen van de specificatiebeoordeling vóór indiening van de offerteaanvraag het heen-en-weer-en-weer dat de levering versnelt. De vier specificaties hierboven-temperatuur, EMI, IP-waarde, buigradius-zijn wat we moeten bevestigen. Als u deze uit uw site-enquête kunt beantwoorden, kunnen we dezelfde-dag citeren voor standaardconfiguraties.
