● Polarisatie-onderhoudende vezels met FC/PC-connectoren aan beide uiteinden
● Beschikbaar in golflengte varieert van 400 tot 2200 nm
● Aangepaste connector- en lengte -opties beschikbaar
Functies
● Smalle sleutel (2,0 mm) uitgelijnd met een langzame as
● Typisch retourverlies van 50 dB (40 dB min)
● Keramische radi -gebruikte ferrulen (UPC)
● Ø3 mm beschermende buitenjas
● Aangepaste patchkabels beschikbaar
Technische parameters
| Item # voorvoegsel | P1-405BPM-FC | P1-488PM-FC | P1-630pm-FC | P1-780 PM-FC | P1-980 PM-FC |
|---|---|---|---|---|---|
| Uitlijningsgolflengte | 405 nm | 488 nm | 630 nm | 780 nm | 980 nm |
| Vezelspecificaties | |||||
| Vezeltype | PM-S405-XP (Panda) | PM460-pk (Panda) | PM630-pk (Panda) | PM780-pk (Panda) | PM980-XP (Panda) |
| Bedrijfsgolflengte | 400 - 680 nm | 460 - 700 nm | 620 - 850 nm | 770 - 1100 nm | 970 - 1550 nm |
| Modus velddiametera | 3,3 ± 0,5 µm @ 405 nm | 3,3 ± 0,5 µm @ 515 nm | 4,5 ± 0,5 µm @ 630 nm | 5,3 ± 1,0 µm @ 850 nm | 6,6 ± 0,5 µm @ 980 nm |
| Numerieke openingb | 0.12 | 0.12 | 0.12 | 0.12 | 0.12 |
| Patch -kabelspecificaties | |||||
| Invoegverliesc,d | 1,50 dB (max) 1,20 dB (typ.) |
1,50 dB (max) 1,20 dB (typ.) |
1,20 dB (max) 1,00 dB (typ.) |
1,00 dB (max) 0,70 dB (typ.) |
0,70 dB (max) 0,50 dB (typ.) |
| Uitsterven verhoudingc,d | 15 dB (min) 17 dB (typ.) |
18 dB (min) 20 dB (typ.) |
20 dB (min) 22 dB (typ.) |
20 dB (min) 22 dB (typ.) |
22 dB (min) 24 dB (typ.) |
| Optisch terugkeerverliesc | 50 dB typisch | ||||
| Type connector | FC/PC | ||||
| Sleutelbreedte | 2,00 ± 0,02 mm (smalle sleutel) | ||||
| Langzame asuitlijning | Afgestemd op de connectorsleutele | ||||
| Kabellengte | 1,0 m voor itemnummers die eindigen op -1 2,0 m voor itemnummers die eindigen op -2 5,0 m voor itemnummers die eindigen op -5 10.0 m voor itemnummers die eindigen op -10 |
||||
| Tolerantie voor kabellengte | +0.075/-0 m | ||||
| Jastype | Ø3 mm blauwe PVC furcatiebuis | ||||
| Bedrijfstemperatuur | 0 tot 70 graden | ||||
| Opslagtemperatuur | -45 tot 85 graden | ||||
| Item # voorvoegsel | P1-1064PM-FC | P1-1310pm-FC | P1-1550pm-FC | P1-2000pm-FC |
|---|---|---|---|---|
| Uitlijningsgolflengte | 1064 nm | 1310 nm | 1550 nm | 2000 nm |
| Vezelspecificaties | ||||
| Vezeltype | PM980-XP (Panda) | PM1300-XP (Panda) | PM1550-XP (Panda) | PM2000 (Panda) |
| Bedrijfsgolflengte | 970 - 1550 nm | 1270 - 1625 nm | 1440 - 1625 nm | 1850 - 2200 nm |
| Modus velddiametera | 6,6 ± 0,5 μm @ 980 nm | 9,3 ± 0,5 µm @ 1300 nm | 10,1 ± 0,4 µm @ 1550 nm | 8,0 µm @ 1950 nm |
| Numerieke openingb | 0.12 | 0.12 | 0.125 | 0.20 |
| Patch -kabelspecificaties | ||||
| Invoegverliesc,d | 0,70 dB (max) 0,50 dB (typ.) |
0,50 dB (max) 0,30 dB (typ.) |
0,50 dB (max) 0,30 dB (typ.) |
0,50 dB (max) 0,30 dB (typ.) |
| Uitsterven verhoudingc,d | 22 dB (min) 24 dB (typ.) |
23 dB (min) 25 dB (typ.) |
23 dB (min) 25 dB (typ.) |
23 dB (min) 25 dB (typ.) |
| Optisch terugkeerverliesc | 50 dB typisch | |||
| Type connector | FC/PC | |||
| Sleutelbreedte | 2,00 mm ± 0,02 (smalle sleutel) | |||
| Langzame asuitlijning | Afgestemd op de connectorsleutele | |||
| Kabellengte | 1,0 m voor itemnummers die eindigen op -1 2,0 m voor itemnummers die eindigen op -2 5,0 m voor itemnummers die eindigen op -5 |
|||
| Tolerantie voor kabellengte | +0.075/-0 m | |||
| Jastype | Ø3 mm blauwe PVC furcatiebuis | |||
| Bedrijfstemperatuur | 0 tot 70 graden | |||
| Opslagtemperatuur | -45 tot 85 graden | |||

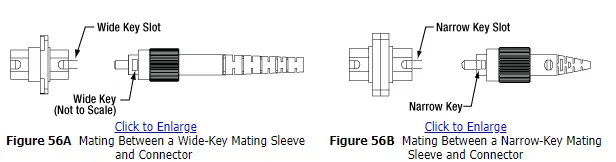

FC/PC en FC/APC Patch Cable Key -uitlijning
FC/PC- en FC/APC -patchkabels zijn uitgerust met een 2,0 mm smal of 2,2 mm brede uitlijningssleutel die past in een overeenkomstige sleuf op een gekoppelde component. Deze toetsen en slots zijn essentieel om de cores van verbonden vezelpatch -kabels correct uit te lijnen en het invoegverlies van de verbinding te minimaliseren.
Als een voorbeeld ontwerpt en produceert Thorlabs parende mouwen voor FC/PC- en FC/APC-beëindigde patchkabels volgens precieze specificaties die een goede uitlijning garanderen wanneer correct wordt gebruikt. Om de beste uitlijning te garanderen, wordt de uitlijningssleutel op de patchkabel ingevoegd in de overeenkomstige smalle of wide-key sleuf op de parende hoes.
Wide-key slot parende mouwen
2,2 mm brede slotparende mouwen zijn compatibel met zowel wijd key als smal-key connectoren. Door een smal-key connector in een wide-key sleuf echter, kan de connector enigszins draaien in de parende hoes (zoals weergegeven in video 56c). Hoewel deze configuratie acceptabel is voor patchkabels met FC/PC-connectoren, raden we voor FC/APC-toepassingen aan om smal-slot-slot parende mouwen te gebruiken om een optimale uitlijning te garanderen.
Smal-slot-slot parende mouwen
2,0 mm smal-slot-slot parende mouwen zorgen voor een optimale uitlijning van schuine, smal-key FC/APC-connectoren, zoals weergegeven in video 56D. Daarom zijn ze niet compatibel met connectoren met een 2,2 mm brede sleutel. Houd er rekening mee dat alle FC/PC- en FC/APC -patchkabels vervaardigd door Thorlabs smalle sleutelconnectoren gebruiken.
Video 56D smal-slot-slot parende hoes en smalle sleutelconnector
Zodra een smalle sleutelconnector is ingebracht in een smal-key-slot parende mouw, zal de connector niet roteren. We raden daarom deze paringsmouwen aan voor FC/PC- en FC/APC -connectoren met smalle toetsen.
Video 56c Wide-Key-slot parende hoes en smalle sleutelconnector
Wanneer een smalle sleutelconnector wordt ingebracht in een wide-key-slot parende mouw, heeft de connector ruimte om te roteren. Voor smalle sleutel FC/PC -connectoren is dit acceptabel, maar voor smalle belangrijke FC/APC -connectoren zullen aanzienlijke koppelingsverliezen het gevolg zijn.
