Technische informatie:
Het vlakke lichtgolfcircuit:
(PLC) splitter is een type optisch energiebeheerapparaat dat is vervaardigd met behulp van optisch silica
golfgeleider technologie.
Kenmerken omvatten:
klein formaat, hoge betrouwbaarheid, een brede bedrijfsgolflengte en goede kanaal-tot-kanaaluniformiteit. De PLC-splitter wordt veel gebruikt in PON-netwerken om optische signaalvermogensplitsing te realiseren. Alle producten voldoen aan de GR-1209-CORE- en GR-1221-CORE-vereisten.
Functies:
● Golflengte intensief;
● Lage polarisatie op afhankelijkheid;
● Uitstekend mechanisch;
● Stabiliteit Telecordia GR-1221 en GR-1209;
● Componenten via TLC-gecertificeerd, conform YD1117-2001;
● Uitstekende uniformiteit;
● Hoge polarisatie-uitstervingsverhouding en uitstekende uniformiteit;
● Vezelinvoer: 0,9 mm of 250 μm glasvezel naar keuze;
● Vezelopbrengst: 250 μm kale vezel (dit is een voordeel bij het splitsen);
● Corning SMF-28e G.657A-glasvezel.
Sollicitatie:
● Fiber to the point (FTTX);
● Glasvezel tot aan huis (FTTH);
● Passieve optische netwerken (PON, GEPON);
● Lokale netwerken (LAN);
● Kabeltelevisie (CATV);
● Telecommunicatienetwerken.
Specificatie:
|
Parameter |
Poortconfiguratie |
||||||
|
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
||
|
Vezeltype |
SMF-28e G.657A |
||||||
|
Bedrijfsgolflengte (nm) |
1260~1650 |
||||||
|
Toevoegingsverlies (dB) |
Typisch |
3.9 |
7.0 |
10.2 |
13.2 |
16.2 |
19.7 |
|
Max |
4.2 |
7.4 |
10.7 |
13.7 |
17.1 |
21.2 |
|
|
Verliesuniformiteit (dB) |
Max |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
Retourverlies (dB) |
Min |
50 |
50 |
50 |
50 |
50 |
50 |
|
PDL(dB) |
Max |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
|
Directiviteit (dB) |
Min |
55 |
55 |
55 |
55 |
55 |
55 |
|
Golflengte-afhankelijk verlies (dB) |
Max |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.8 |
|
Temperatuurafhankelijk verlies |
Max |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1.0 |
|
Bedrijfstemperatuur (rang) |
-40~+85 |
||||||
|
Opslagtemperatuur (rang) |
-40~+85 |
||||||
|
Opmerking: |
|||||||
Mechanische afmetingen:
Bestelinformatie:
(1) Configuratie omvat, maar is niet beperkt tot: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x64;
(2) Optionele connectoren: LC, SC, FC, ST;
(3) Het optionele eindvlak: UPC, APC;
(4) Standaard vezellengte<= 1.5 m can be customized fiber modes are available: single mode, multi-mode;
(5) Optioneel vezeltype: G652D, G657A1;
(6) Pakkettype: stalen buis kale vezel, stalen buis niet-blokkerende, ABS-dozen, LGX, een klein plugstuk, lade, chassis.
Internationale gezaghebbende certificering
Naleving van de internationale ISO9001-, CE-, FCC-, RoHS-normen. FOCC strikte implementatie van gestandaardiseerd beheer en controle van het ontwerp, de ontwikkeling, productie, installatie en service.
● Voordeeldetails:
(1) Hoge omgevingsstabiliteit
● Laag invoegverlies, laag polarisatie-afhankelijk verlies, lage terugreflectie en goede uniformiteit;
(2) Chips van uitstekende kwaliteit
● Lichtverlies is niet gevoelig voor golflengten en kan voldoen aan de transmissiebehoeften van verschillende golflengten;
(3) Compacte structuur
● Klein formaat, kan direct in verschillende transferboxen worden geïnstalleerd en neemt slechts weinig ruimte in beslag;
(4) Prachtige verpakking
● Het ontwerp en de verpakking zijn voortreffelijk om ervoor te zorgen dat het product in goede staat verkeert.

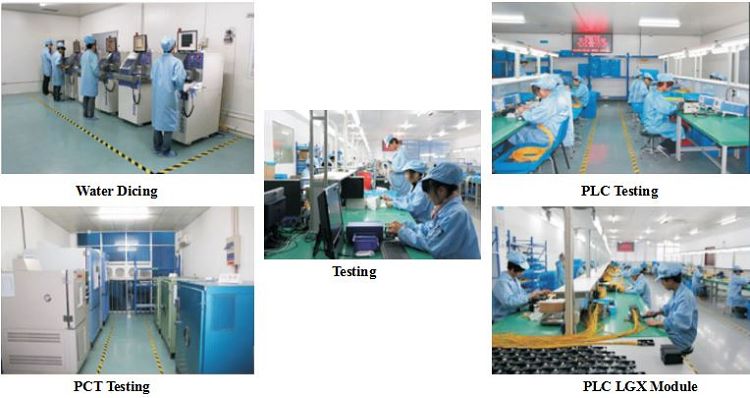

Workshopoverzichten:
Van de totale werkplaatsoppervlakte van meer dan 12,000 vierkante meter beslaat de stofvrije werkplaatsruimte 500 vierkante meter, terwijl de stofdichte ruimte 6.500 vierkante meter beslaat.
