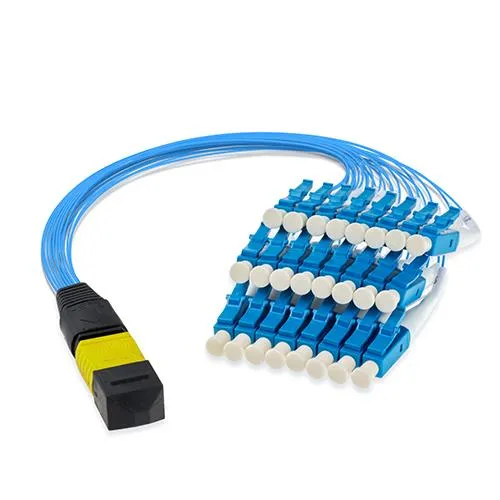

MPO/MTP-module fanout glasvezelpatchsnoer
Beschrijving
MPO/MTP naar LC Interne Fan Out Kabelinterface multivezel MPO/MTP met discrete enkele vezel (voornamelijk LC/SC) connectoren. Assemblages worden doorgaans gebruikt om MTP/MPO-cassettes, panelen of backbone-trunk-assemblages rechtstreeks te verbinden met de actieve apparatuurpoorten, waardoor kostbare rackruimte in het datacenter wordt bespaard en het glasvezelbeheer wordt vereenvoudigd. Vervanging van traditionele MTP/MPO-module Fan-Out-assemblages verminderen de hoeveelheid onderlinge verbindingen, waardoor de energiebudgetkosten worden verbeterd |
MPO/MTP-module fanout glasvezelpatchsnoer
|
| LC-connector met laag invoegverlies De keramische ferrules met nauwe tolerantie zorgen voor een consistent laag verlies. | Push-on beëindiging met meerdere vezels De elite MTP-connector heeft dezelfde afmetingen als een SC-connector en biedt plaats aan 24 vezels, wat een 24 keer hogere dichtheid oplevert. |
MPO/MTP-module fan-out optische vezeljumper is een innovatief glasvezelverbindingsproduct, geschikt voor datacenternetwerken, 10G/40G/100G-netwerken, parallelle verbindingen, micromodules, actieve optische kabels en andere gelegenheden. Het kenmerk van dit product is dat het kan kiezen tussen optische kernvezels met 8-kern- en 12-kernvezels, en tegelijkertijd kruislings verbonden en parallel geschakeld kan worden, wat zeer flexibel en praktisch is.
Het product is zeer compact en eenvoudig te beheren, en is vooral geschikt voor scenario's waarbij een groot aantal glasvezelverbindingen nodig is. Tegelijkertijd is het invoegverlies van de MPO/MTP-module uitwaaierende optische vezelpatchkabel zeer laag, wat het verlies van signaaloverdracht kan minimaliseren, terwijl ook wordt voldaan aan de verschillende vereisten van QSFP om signaalstabiliteit en betrouwbaarheid te garanderen.
In praktische toepassingen hebben MPO/MTP-module fan-out optische vezeljumpers een breed scala aan toepassingen. Omdat het 10G-, 40G- en 100G-netwerken kan ondersteunen, is het vaak te zien in de bouw van grote datacenters. Tegelijkertijd wordt het vanwege zijn kleine formaat en uitstekende verbindingsprestaties ook veel gebruikt in microapparatuur, actieve optische kabels en andere scenario's.
De MPO/MTP-module fan-out glasvezeljumper is een zeer praktisch product dat uitstekende prestaties levert op het gebied van verbindingsprestaties, flexibiliteit en beheergemak. Bij het bouwen van moderne netwerken en apparatuur zal de keuze voor dit product een uiterst verstandige keuze zijn.
Functie
8-12 kernvezel beschikbaar
Dwarsverbinding: AB/BA
Parallelle aansluiting: AB/AB
Klein volume, eenvoudig beheer
Insertieverlies: Lage IL en standaard IL beschikbaar
Kan de verbindingsmethode aanpassen aan de QSFP-vereisten
Laag insertieverliesAmerikaanse Conec MTP-connector 0.35 dB ultralage IL |
Buig ongevoelige vezelsCorning SMF-28 ultra-optische vezel 10,0 mm minimale buigradius |
Test Assured-programmaInsteekverlies- en retourverliestesten Inspectie van het uiteinde 3D-interferometertest |
Specificatie:
Artikelen | SC/LC | MTP/MPO(standaard) | MTP/MPO (Elite) | ||||
Invoegverlies | SM | MM | SM | MM | SM | MM | |
UPC | APC | PC | 12F,24F | 12F,24F | 12F | 24F | 12F,24F |
Minder dan of gelijk aan 0.3dB | Minder dan of gelijk aan 0.7dB | Minder dan of gelijk aan 0.35dB | Minder dan of gelijk aan 0.5dB | Minder dan of gelijk aan 0.35dB | |||
Retourverlies | Groter dan of gelijk aan 50dB | Groter dan of gelijk aan 60dB | Groter dan of gelijk aan 30dB | Groter dan of gelijk aan 55dB | Groter dan of gelijk aan 20dB | Groter dan of gelijk aan 55dB | Groter dan of gelijk aan 20dB |
Duurzaamheid | 500 keer | ||||||
Bedrijfstemperatuur | -25 graad -+70 graad | ||||||
Vezeltype | OS2/OM1/OM2/OM3/OM4 |
Sollicitatie
Datacenternetwerken
10G/40G/100G-netwerken
Parallelle interconnectie
Miniatuurmodules
Actieve optische kabel
Lager invoegverlies en hogere prestaties

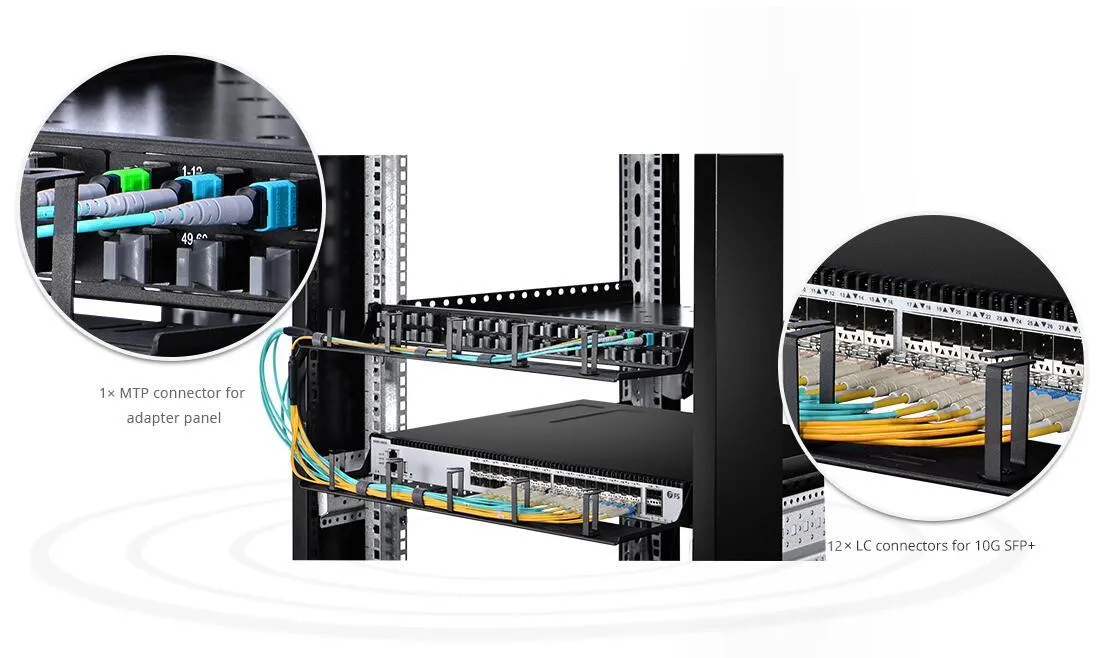

| Hoogwaardige kabel met 3D-interferometer-geteste MTP-connector | Elite MTP-connector zorgt voor een stabiele signaaloverdracht. | Meestal gebruikt voor het aansluiten van (12)10G SFP+ op een module voor poortreplicatie |
Kabel mechanische specificaties
VEZEL | ADVENTUM | MINI-KERN | ||||
OFNP | OFNR | OFNP | OFNR | LSZH | ||
Minimale buigradius (Installatie) | 8 | 9,9 cm | 9,7 cm | 6.0 cm | 6.0 cm | 6.0 cm |
12 | 9,9 cm | 9,7 cm | 6.0 cm | 6.0 cm | 6.0 cm | |
Minimale buigradius (Lange termijn) | 8 | 6,6 cm | 6,5 cm | 3.0 cm | 3.0 cm | 3.0 cm |
12 | 6,6 cm | 6,5 cm | 3.0 cm | 3.0 cm | 3.0 cm | |
Maximale treksterkte (Installatie) | 8 | 1335N | 1335N | 150N | 150N | 150N |
12 | 1335N | 1335N | 150N | 150N | 150N | |
Maximale treksterkte (Lange termijn) | 8 | 400N | 400N | 80N | 80N | 80N |
12 | 400N | 400N | 80N | 80N | 80N | |
