Glasvezelconnectoren zijn passieve apparaten voor algemene- doeleinden. Connectoren van hetzelfde type kunnen over het algemeen herhaaldelijk worden gecombineerd en hergebruikt, met het resulterende extra verlies doorgaans minder dan 0,2 dB. Degenen die niet bekend zijn met glasvezel denken misschien ten onrechte dat GBIC- en SFP-modules dezelfde glasvezelconnector gebruiken, maar dit is onjuist. SFP-modules gebruiken LC-glasvezelconnectoren, terwijl GBIC-modules SC-glasvezelconnectoren gebruiken. Hieronder geven we een gedetailleerde uitleg van de verschillende glasvezelconnectoren die in communicatienetwerken worden gebruikt, en laten we ook enkele minder vaak voorkomende connectoren zien.
PC/UPC/APC-glasvezelkruis-sectie
De dwarsdoorsnede-van glasvezelconnectoren moet worden geclassificeerd als PC, UPC en APC. Onder hen hebben PC en UPC eindvlakken van glasvezelmicrobolletjes die evenwijdig lopen aan het eindvlak van het keramische lichaam, terwijl APC eindvlakken van glasvezelmicrobolletjes heeft die in een hoek van 8 graden staan ten opzichte van het eindvlak van het keramische lichaam.
In het dagelijks leven raken we vaak in de war door de verzoeken van klanten om PC/UPC/APC-glasvezelpatchkabels. Simpel gezegd kunnen pc-patchkabels worden opgevat als patchkabels van netwerk-kwaliteit, terwijl UPC/APC-patchkabels patchkabels van carrier-kwaliteit zijn. Het verschil ligt in de afwerking van hun connectorkoppen en het verlies van patchkabels; UPC/APC-patchsnoeren zijn zorgvuldig vervaardigd en hebben weinig verlies.
PC verwijst naar fysiek contact. Zelfs onder fysieke contactconnectoren worden ze, op basis van hun retourverlies, onderverdeeld in PC, SPC, UPC en APC. SPC staat voor super fysiek contact en UPC voor ultra fysiek contact. De industrienormen voor retourverliezen voor pc, SPC en UPC zijn respectievelijk -35dB, -40dB en -50dB (retourverlies verwijst naar het percentage licht dat wordt gereflecteerd door het uiteinde van de connector; een lager retourverlies is beter, hoewel een hogere waarde ook beter is, waarbij het negatieve teken wordt genegeerd). Verschillende connectoren mogen in principe niet door elkaar gebruikt worden. De vezeleindvlakken van PC, SPC en UPC zijn echter allemaal vlak; het verschil zit in de maalkwaliteit. Daarom is het onwaarschijnlijk dat het combineren van PC-, SPC- en UPC-connectoren permanente fysieke schade veroorzaakt.
APC is compleet anders. Het uiteinde is geslepen in een hoek van 8-graden om reflectie te verminderen, en het retourverlies volgens de industrienorm is -60dB. APC-connectoren kunnen alleen op andere APC-connectoren worden aangesloten. Omdat de structuur van APC-connectoren totaal anders is dan die van PC-connectoren, zal het verbinden van deze twee typen connectoren met flenzen het vezeluiteinde van de connector beschadigen. De methode om APC op een pc aan te sluiten is door gebruik te maken van een glasvezelpatchkabel van pc-naar APC. Er moet ook worden opgemerkt dat APC-connectoren meestal groen zijn (terwijl gele vezels alleen single-mode vezels zijn) en dat de kanteling van het vezeleindvlak met het blote oog zichtbaar is.
Glasvezelconnectoren
Glasvezelconnectoren kunnen op verschillende manieren worden geclassificeerd. Op basis van het transmissiemedium kunnen ze worden onderverdeeld in single-mode en multi-glasvezelconnectoren; op basis van structuur kunnen ze worden onderverdeeld in FC, SC, ST, D4, DIN, Biconisch, MU, LC, MT en andere typen; op basis van het uiteinde van de connectorpin kunnen ze worden onderverdeeld in FC, PC (UPC) en APC; en op basis van het aantal vezelkernen kunnen ze worden geclassificeerd als single-core en multi-core.
SC-type glasvezelconnector
Dit is een glasvezelconnector ontwikkeld door NTT Corporation uit Japan. Het is een standaard vierkante connector met een rechthoekige buitenschaal gemaakt van technisch plastic, die voordelen biedt zoals hoge temperatuurbestendigheid en weerstand tegen oxidatie.
De optische interface aan de kant van de transmissieapparatuur maakt doorgaans gebruik van de SC-connector. De afmetingen van de pen- en koppelingshulsstructuur zijn exact hetzelfde als die van het FC-type.
Het eindvlak van de pin is meestal gepolijst met behulp van het PC- of APC-type; de bevestigingsmethode is van het type push-pull, waarbij geen rotatie nodig is.
Deze connectoren zijn goedkoop, gemakkelijk aan te sluiten en los te koppelen, hebben lage fluctuaties in het invoegverlies, een hoge druksterkte en kunnen met een hoge dichtheid worden geïnstalleerd.
ST-type glasvezelconnector

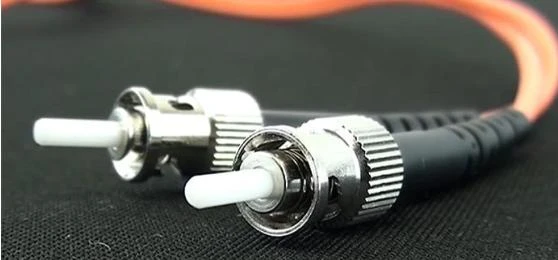

Veel gebruikt in glasvezeldistributieframes, de buitenschaal is rond en de bevestigingsmethode is een schroefbevestiging.
ST- en SC-connectoren zijn twee soorten glasvezelconnectoren. Voor 10Base-F-verbindingen is de connector doorgaans van het ST-type, terwijl voor 100Base-FX de connector meestal van het SC-type is. De ST-connector heeft een blootliggende connectorkern, terwijl de SC-connectorkern zich in de connector bevindt.
LC-type connector
De connector van het C-type is ontwikkeld door het gerenommeerde Bell Labs en maakt gebruik van een gebruiks-vriendelijk modulair jack (RJ)-vergrendelingsmechanisme.
De pinnen en hulzen zijn half zo groot als die van standaard SC- en FC-connectoren, met een afmeting van 1,25 mm.
Dit maakt een grotere dichtheid van glasvezelconnectoren in glasvezeldistributieframes mogelijk.
Momenteel zijn connectoren van het LC-type dominant geworden in single-SFF-toepassingen, en hun toepassing in multimode-toepassingen groeit ook snel.
FC-type glasvezelconnector
Dit type connector is oorspronkelijk ontwikkeld door NTT uit Japan. FC is een afkorting voor Ferrule Connector, wat aangeeft dat de externe versterking gebruik maakt van een metalen huls, meestal gebruikt aan de ODF-zijde. Metalen connectoren hebben meer paringscycli dan plastic connectoren, en de bevestigingsmethode is schroefdraad. Vroege connectoren van het FC-type gebruikten keramische adereindhulzen voor de bijpassende poorten.
Dit type connector heeft een eenvoudige structuur, is gemakkelijk te bedienen en te vervaardigen, maar het vezeluiteinde is gevoelig voor stof en gevoelig voor Fresnel-reflectie, waardoor het moeilijk wordt om de retourverliesprestaties te verbeteren. Later werd dit type connector verbeterd door adereindhulzen te gebruiken met een bolvormig passend eindvlak (PC), terwijl de externe structuur ongewijzigd bleef, wat resulteerde in een aanzienlijke verbetering van de prestaties bij invoegverlies en retourverlies.
MT-RJ-type connector
De MT-RJ-connector is ontstaan uit de MT-connector ontwikkeld door NTT. Het beschikt over hetzelfde vergrendelingsmechanisme als de RJ-45 LAN-connector en lijnt de optische vezel uit met behulp van geleidepennen die aan beide zijden van een kleine huls zijn gemonteerd. Om de verbinding met optische transceivers te vergemakkelijken, is het uiteinde van de connector voorzien van een optische vezelopstelling met dubbele-kernen (0,75 mm tussenruimte). Het is een glasvezelconnector met hoge dichtheid van de volgende-generatie, die voornamelijk wordt gebruikt voor gegevensoverdracht.
