2 ~ 24 Core Single Mode & Multimode Outdoor gepantserde GYXTW glasvezelkabel
 |

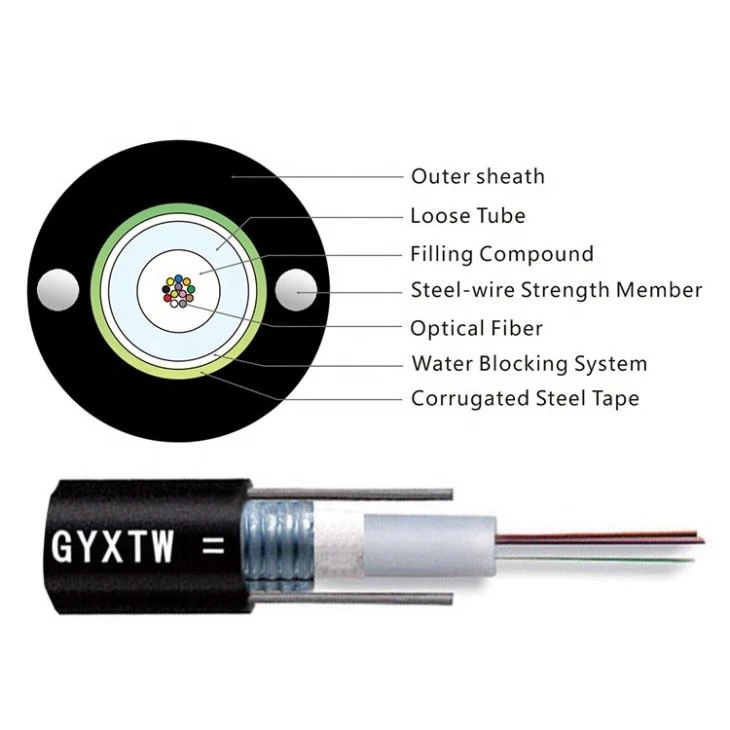

De 250 μm vezel wordt geplaatst in een losse buis gemaakt van een hoge modulus-kunststof. De buizen zijn gevuld met een waterbestendige vulmassa. De buis is in de lengterichting omwikkeld met een laag PSP. Tussen de PSP en de losse buis wordt waterblokkerend materiaal aangebracht om de kabel compact en waterdicht te houden. Twee parallelle staaldraden worden geplaatst aan de twee zijden van de stalen band. De parallelle staaldraden worden geplaatst aan de twee kanten band. De kabel wordt voltooid met een polyethyleen (PE) -huls. |
 | |
 |  |
Kenmerken
Goede mechanische en temperatuurprestaties
Losse buis met hoge weerstand die hydrolysebestendig is
Speciaal buisvulmiddel zorgt voor een kritische vezelbescherming
Bestandheid tegen plooien en flexibiliteit
PSP verbetert vochtbestendig
Twee parallelle staaldraden zorgen voor treksterkte
Kleine diameter, lichtgewicht en vriendelijke installatie
Opslag / Bedrijfstemperatuur: -40 ℃ ~ + 70 ℃
Toepassing
Bruikbaar in kanaal / antenne
Vezelparameter
Nee. | items | Eenheid | Specificatie | |
G.652D | ||||
1 | Modus velddiameter | 1310nm | gm | 9.2 ± 0.4 |
1550nm | gm | 10,4 ± 0,5 | ||
2 | Bekledingsdiameter | gm | 124,8 ± 0,7 | |
3 | Bekleding niet-circulariteit | % | ≤0.7 | |
4 | Core-Cladding Concentricity Error | gm | ≤0.5 | |
5 | Coating Diameter | gm | 245 ± 5 | |
6 | Coating niet-circulariteit | % | ≤6.0 | |
7 | Cladding-Coating Concentricity Error | gm | ≤12.0 | |
8 | Cable Cutoff Wavelength | nm | λcc≤1260 | |
9 | Verzwakking (max.) | 1310nm | dB / km | ≤0.36 |
1550nm | dB / km | ≤0.24 | ||
Kabelparameters
items | bestek | |
Fiber Count | 2 ~ 24 | |
Gekleurde coatingvezel | Dimensie | 250 pm ± 15 pm |
Kleur | Blauw, oranje, groen, bruin, grijs, wit | |
Losse buis | Dimensie | 2.10mm ± 0.05mm |
Materiaal | PBT | |
Kleur | natuurlijk | |
Sterkte lid | Diameter | 1.0mm |
Materiaal | Staal | |
Buiten jas | Dimensie | 8,0 mm ± 0,1 mm |
Materiaal | PE | |
Kleur | Zwart | |
Mechanische en omgevingskenmerken
items | Verenigen | bestek |
Tensio (lange termijn) | N | 600 |
Spanning (korte termijn) | N | 1500 |
Crush (lange termijn) | N / 10cm | 300 |
Crush (korte termijn) | N / 10cm | 1000 |
Min. Buigradius (dynamisch) | mm | 20D |
Min. Buigradius (statisch) | mm | 10D |
Installatietemperatuur | ℃ | -20 ~ +60 |
Bedrijfstemperatuur | ℃ | -40 ~ +70 |
Bewaar temperatuur | ℃ | -40 ~ +70 |
Technische parameter
Fiber Count | Kabeldiameter (mm) | Kabelgewicht (kg / km) | Treksterkte Lang kort Term (N) | Drukweerstand Lang kort Term (N / 100mm) | verbuiging Radius statisch / dynamisch (Mm) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D / 20D |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D / 20D |
Overdracht kenmerken | |||||
G.652 | G.655 | 50/125 um | 62,5 / 125 um | ||
Max verzwakking (dB / km) (+ 20 ℃) | 850 nm | 3.0 | 3.3 | ||
1300 nm | 1.0 | 1.0 | |||
1310 nm | 0.36 | 0.4 | |||
1550 nm | 0.24 | 0.23 | |||
Cable Cute-off Wavelength (nm) | ≤1260 | ≤1450 | |||
Structuur en technische specificaties
| vermenigvuldigd met 2 vezels | aantal vezels | Buismaat (mm) | Standaard dikte van schede (mm) | kabeldiameter (mm) | kabelgewicht (kg / km) | sterkte lang / korte termijn (N) | crush resistabce lange / korte termijn (N / 100mm) |
| GYXTW-2 ~ 12Xn | 2 ~ 12 | 2.0 / 3.0 | 3.0 | 11.0 | 132 | 600/1500 | 1000/3000 |
Notitie 1. achtervoegsel Xn staat voor vezeltype en zie details in de kabelcoderingsillustratie van FOCC
Vezelkleur Identificatie van losse buis met FOCC
de vezels in kabels kunnen worden geïdentificeerd door standaardkleuridentificatie in overeenstemming met de YD / T901-2001-norm.
Standaardkleurenidentificatie
Opmerking: A. wanneer het aantal vezels van één losse buis kleiner is dan 12, worden de vezels geïdentificeerd als de NO.1-kleur op een stroom.
B.in standaard kleuridentificatie, de NO.6 witte kleur zou kunnen worden vervangen door de natuurkleur, die standaard kleuridentificatie W wordt genoemd.
De kleur Identificatie van losse buizen in kabel
de losse wrijvingen in de kabel kunnen worden geïdentificeerd door middel van panchromatografie
Pilot-chromatograaf
Pan-chromatograaf
Toepassing:
Lange afstand en LAN-communicatie (Local Area Network).
Lucht- en conduit / kanaaltoepassing.
